国产第五代内存芯片技术有多强：无需EUV 逼近三星11nm工艺

国产内存芯片迎来重磅时刻。长鑫科技今日中午官宣，其第五代技术平台G5正式进入规模量产阶段。同时，基于该平台的LPDDR5X大容量新品也同步亮相。这不仅是技术节点的跨越，更是产业格局的一次重要信号。 先看产品硬实力。

两款基于G5平台打造的LPDDR5X量产产品，单颗容量均达到24Gb。这个数字相比上一代同类型产品，足足提升了50%。封装规格方面，分别采用了496Ball和245Ball两种方案。目前，这两款产品都已经进入了大规模量产阶段，不再是实验室里的样品。

有人可能会问，为什么不是更新的LPDDR6？这并非技术做不到，而是市场选择的必然结果。当前市场上，LPDDR5X的整体需求量远高于LPDDR6。后者目前仅被少数几款旗舰机型采用，普及率有限。因此，优先满足主流市场需求，才是更务实的策略。

再看核心技术指标。长鑫依托创新的四重曝光技术，将内存阵列的有源区半间距微缩至11.95纳米。这一数据非常接近全球最顶尖的内存量产平台制程。说白了，这个半间距就像CPU常说的3nm、2nm一样，是衡量内存工艺代际的关键标准。

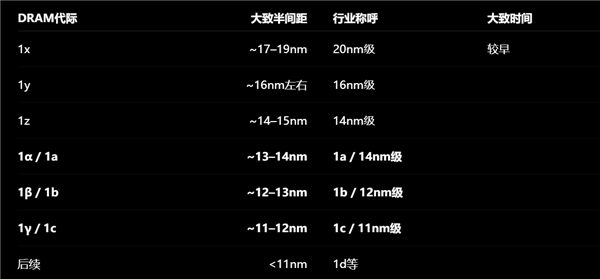

11.95纳米处于11nm到12nm之间。这个水平对应的是目前的1c工艺。业内都知道，进入20nm节点以下后，内存工艺不再标注具体数字，统一称为10nm级。从早期的19nm发展到如今的12nm，大约经历了五六代工艺迭代。

而1c工艺，正是三星、SK海力士和美光在去年底到今年主力量产的技术节点。 这意味着长鑫的G5工艺已经迈入了1c水平的大门。不过，长鑫的表述依然比较谦虚，仅表示“接近”全球最顶尖水平，并未声称超越。毕竟，11.95纳米确实离12纳米更近一些，这种严谨态度值得肯定。

那么，G5是如何在没有EUV光刻机的情况下做到这一点的？答案就在另外几个关键指标里：四重曝光、HKMG工艺以及高深宽比蚀刻。三星在14nm节点之后转向了EUV工艺，国内厂商显然没有这个条件。但长鑫利用DUV光刻机进行四重曝光，硬生生做到了12nm以内的精度。

此外，长鑫还开发了适配DRAM工艺的高介电常数金属栅（HKMG）工艺。这项技术成功将G5平台的核心功能区高度缩小到了6762纳米。同时，通过变革工艺流程并采用新材料，存储电容的深宽比达到了惊人的45:1。

这些技术指标共同支撑起了G5的先进性能。 四重曝光技术带来的最大担忧通常是成本高、产能低，导致最终产品缺乏市场竞争力。但长鑫这次直接公布了明确的数据，打消了疑虑。数据显示，G5每片晶圆产出的裸片数量，较第四代平台提升了至少50%。

这不仅仅是理论上的进步。官方明确表示，G5在产品能效和成本控制上都具备显著优势。换句话说，G5不仅在产能上比之前的G4提升了50%以上，成本还更有优势。虽然具体如何实现如此大幅度的效率提升尚不清楚，但官方敢于公开宣称，必然有足够的底气和数据支撑。

长鑫这份公告最有价值的地方就在于此。三星、SK海力士和美光此前可能并不太担心长鑫的技术追赶。因为在他们的认知里，只要没有EUV光刻机，就能甩开国产内存好几代的差距。这种逻辑同样适用于CPU、GPU和闪存等其他芯片领域。

但现在，长鑫用实际行动证明，依靠四重曝光量产的芯片，同样拥有极具竞争力的成本和产能效率。 目前，长鑫是所有内存芯片原厂中扩产最为积极的一家。暂且不谈未来两三年内晶圆产能可能翻倍甚至三倍增长至每月60万到100万片的宏伟目标。

仅仅是G5平台自身产出效率提升50%这一点，就已经构成了极强的市场竞争优势。 简单来说，当长鑫的G5产能全面爆发之后，内存价格持续上涨的好日子，恐怕就要到头了。国产力量的崛起，正在悄然改变整个市场的供需平衡与定价逻辑。
