麒麟9050 Pro拆开完整展示韬定律：华为竟塞进2颗相同芯片

华为麒麟9050 Pro芯片的深层架构细节，近日被彻底揭开。此前半导体分析机构Kurnal Insights放出裸片显微实拍图，经过短暂拆解研究，该机构又公开了更多底层技术独家信息。 这颗芯片最直观的看点，在于华为自研韬定律技术的落地。

它由两颗尺寸完全相同的裸片垂直堆叠而成。这种设计优势突出，整体性能提升明显，对单一步进工艺的要求没那么苛刻，堆叠结构还更利于热量导出。 实测数据显示，两颗裸片堆叠后的整体芯片尺寸为11.13×10.84毫米。

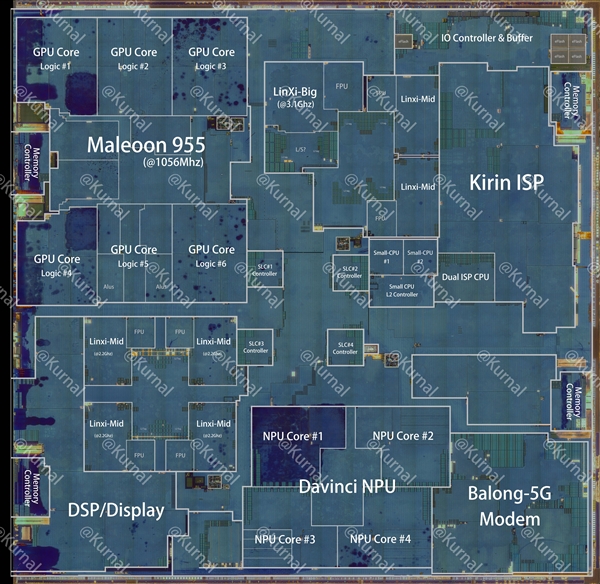

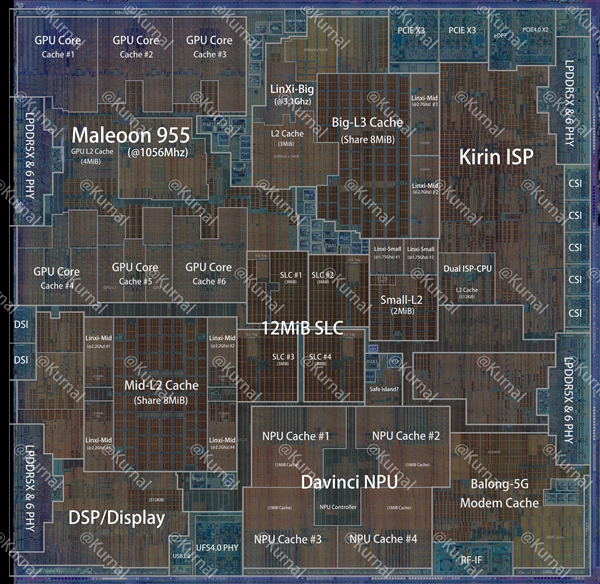

单颗裸片面积约120.65平方毫米，比前代麒麟9030S芯片的122平方毫米还小一点。集成度大幅提升，核心裸片反而瘦身了。 两颗裸片分工明确。一颗负责所有核心计算逻辑运算，另一颗专门承载SRAM和各类缓存模块。

它们之间通过高密度垂直互连技术传输数据。这一特殊架构，正是华为韬定律下逻辑折叠技术的首次商业化落地。 根据业内爆料者@Taog_1575的解析，负责计算的裸片采用中芯国际N+3工艺，做缓存的裸片采用N+2工艺。

两颗不同功能裸片用不同成熟度工艺组合，这在半导体行业是头一回。 单颗裸片面积缩小，生产良率理论上高于前代麒麟9030 Pro的整颗大尺寸裸片。但这颗芯片目前只搭载在Mate90 Pro Max及以上顶级旗舰里。

双层裸片堆叠工序复杂，整体封装良率可能仍偏低。 有分析机构直言，后续良率爬坡和堆叠后的散热控制，仍是3D堆叠技术走向大规模量产需要攻坚的挑战。这并非简单的技术叠加，而是系统工程能力的全面考验。 国外机构报告指出，即便量产阶段还有优化空间，麒麟9050 Pro已把国产移动旗舰芯片与苹果同级产品的技术差距，从上一代的约四年缩小到三年左右。

这种跳出传统升级路径的突破，对国产半导体发展具有里程碑意义。
